| Herkunftsort: | CHINA |
|---|---|
| Markenname: | SKYLYNN or OEM, ODM |
| Zertifizierung: | ISO, ROHS, CE |
| Min Bestellmenge: | 10PCS |
| Verpackung Informationen: | PP. BAUSCHEN SICH, INNERER KASTEN, ÜBERKARTON |
| Lieferzeit: | 2-7 TAGE |
| Zahlungsbedingungen: | T/T, L/C, WESTverband |
| Versorgungsmaterial-Fähigkeit: | 800.000 |
| Modell NEIN.: | VFL-2105 | Lieferung: | UHRKETTE |
|---|---|---|---|
| Hervorheben: | Sichtstörungs-Verzeichnis 30mw,VFL-Sichtstörungs-Verzeichnis,optisches Störungsverzeichnis 650nm |
||

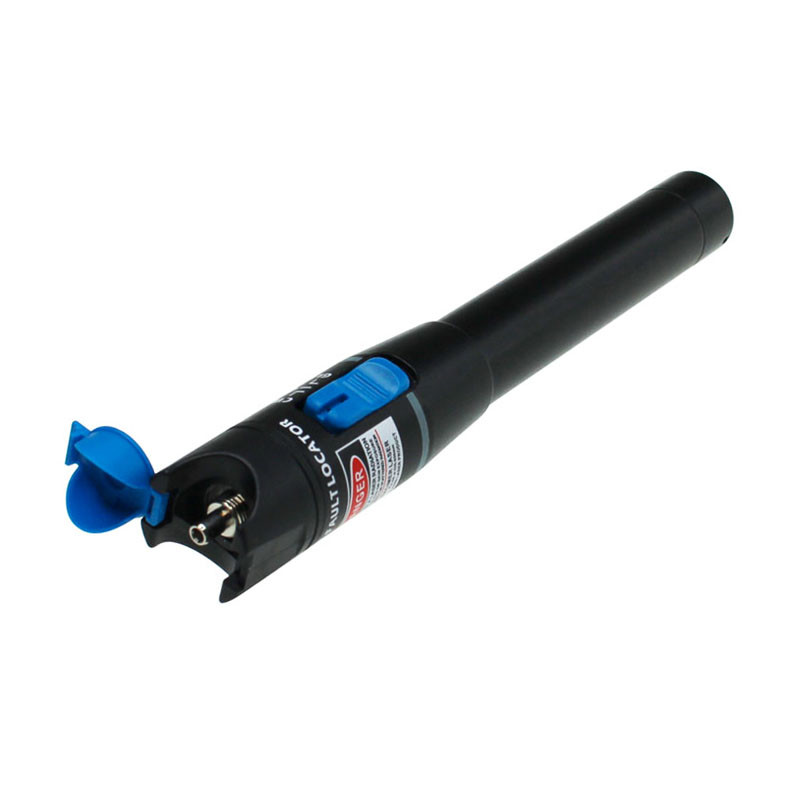

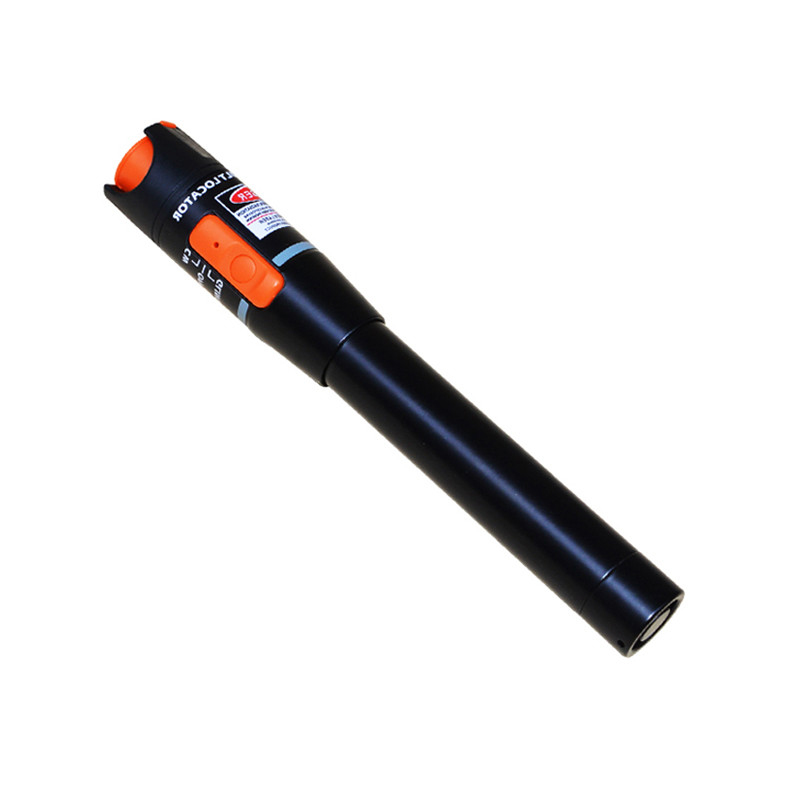

Sichtstörungsverzeichnis ist jetzt eins der allgemein verwendetsten Optikprüfungsgeräte der Faser, zum von Glasfasern zu verfolgen, von Faserkontinuität zu überprüfen und von Störungen wie Brüche zu finden, schlechte Spleißn und fest, scharfe Kurven im Lichtwellenleiter. Die populärsten Sichtstörungsverzeichnisse sind Stiftform VFL und Hand-VFL, die im folgenden Bild beziehungsweise gezeigt werden. Ob neue Faserverbindungen oder die Fehlersuche eines vorhandenen Netzes installieren Sie, schneller Sie ein Problem lokalisieren können, schneller Sie es regeln können. Um die Störungen in den Lichtwellenleitern in einer kurzen Zeit zu lokalisieren, werden verschiedene Faseroptikprüfvorrichtungen eingeladen die Störungen des Lichtwellenleiters, wie OTDR (optisches Zeitgebietsreflectometer) zu lokalisieren. Jedoch hat OTDR tote Zone während der Prüfung. Eine andere einfache und nützliche Prüfvorrichtung, die in einer toten Zone OTDR arbeiten kann, wird normalerweise benutzt, um als Zusatz von OTDR zu arbeiten. Es bekannt als VFL (Sichtstörungsverzeichnis) das auch allein arbeiten kann, um die Störungen im Lichtwellenleiter in einer zeitsparenden Art in manchen Situationen zu lokalisieren
Heller roter Laser an 650nm.
Pulsierte und CW-Operation.
Standard-alkalische Batterien AA.
Lokalisieren Sie schnell den Schnittpunkt.
Schroffer und wasserdichter Entwurf.

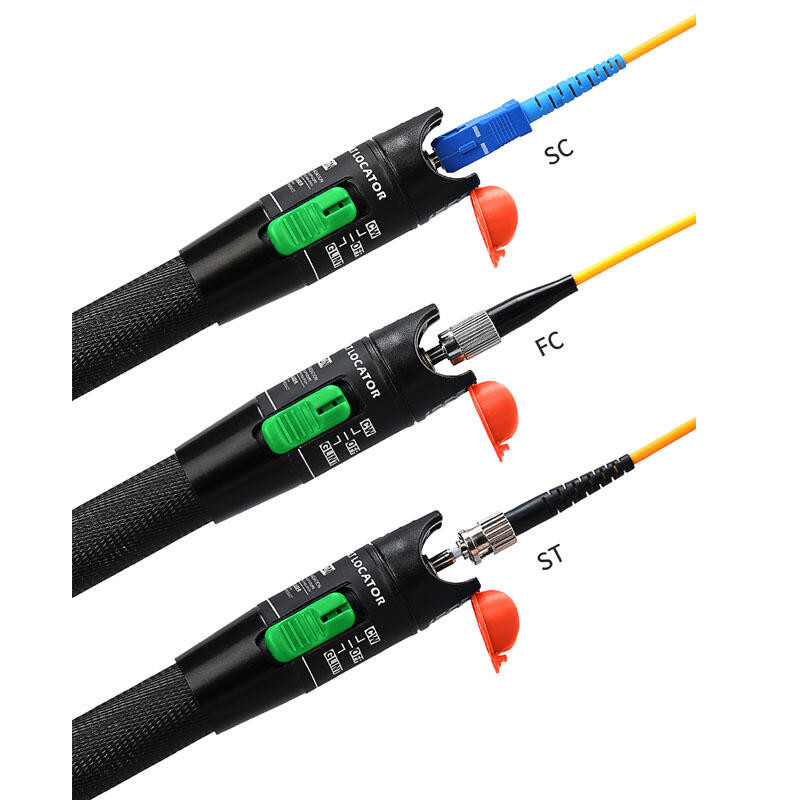

2.5mm Universalverbindungsstück.
VFL ist sehr bedienungsfreundlich. Die Schritte, zum eines VFL zu verwenden werden als Folgen zur Verfügung gestellt:
Schritt einer: entfernen Sie das Plastikverbindungsstück bedeckt von beiden Enden des Testlwl - kabels.
Schritt zwei: schließen Sie das Ende des Faseroptiksichtstörungsverzeichnisses eins der Faser an. Drücken Sie den Prüfvorrichtungsknopf und beobachten Sie, dass Licht vom anderen Ende der Faser ausströmt. Dieses gibt ein einfaches Anzeichen über die Kontinuität der Faserverbindung.
Schritt drei: Wiederholung mit einigen anderen Fasern. Kontrolle auf Licht, das gesehenes Lecken von einer fehlerhaften Spleiß sein kann. Dieses veranschaulicht möglicherweise eine leichte Art der Durchführung des Sichtstörungsfindens auf schlechten Spleißn oder Gelenken.
Schritt vier: trennen Sie alle Ausrüstung, setzen Sie die Plastikabdeckungen zurück an den Verbindungsstückenden und alles zum Zustand zurückzubringen, den er herein war, bevor Sie das praktische begannen, damit die folgende Gruppe das praktische in vollem durchführen kann
|
Produkt |
VFL-2105 |
|
Ausgangsleistungs * |
>10mW |
|
Dynamischer Abstand ** |
>10km |
|
Wellenlänge |
650nm ± 20nm |
|
Betriebsart |
Pulsiert (2Hz) und CW |
|
Verbindungsstück |
2.5mm HOCH (oder 1.25mm besonders anfertigen HOCH) |
|
Größe (H*W*D) |
175mm * 26mm * 26mm |
|
Gewicht |
80g |
1. Geprüft durch optischen Stromzähler FOD1205H 650nm
2. Min. Empfindlichkeit -120dBm der menschlichen Augen und 10dB/km Verlust von 650nm in der Faser
