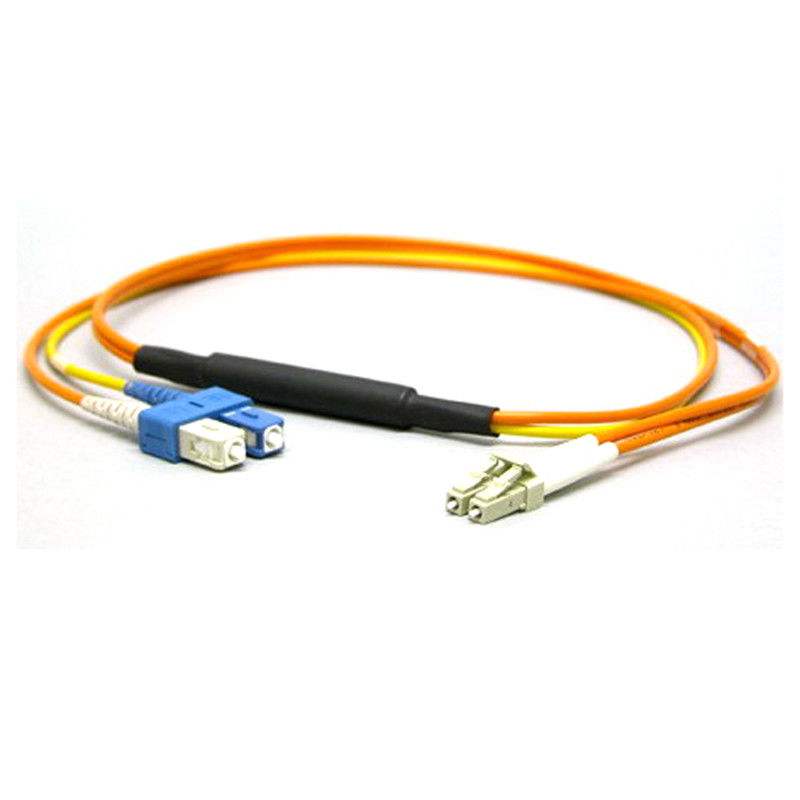

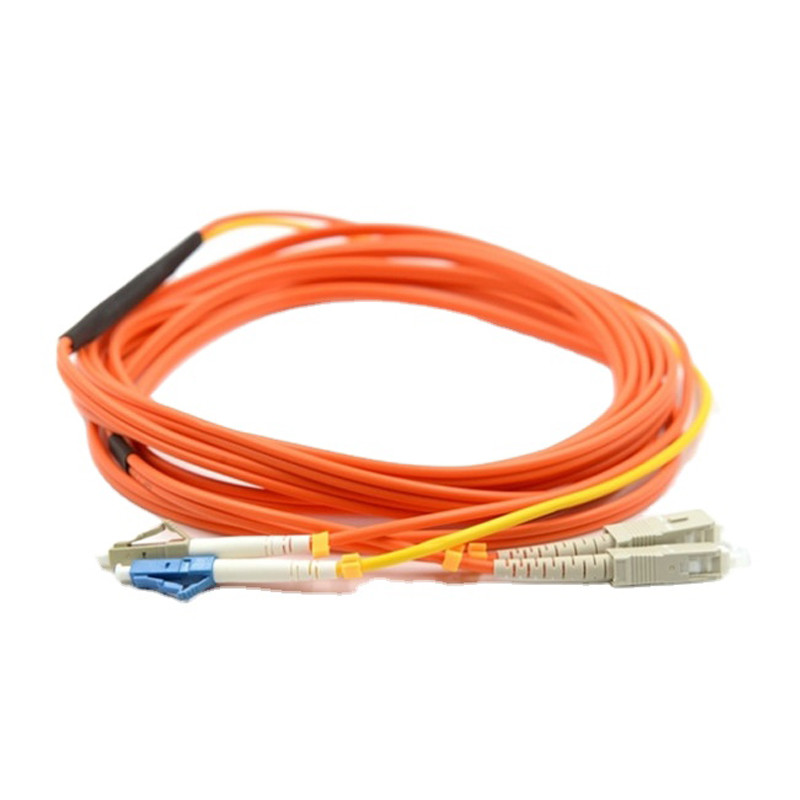

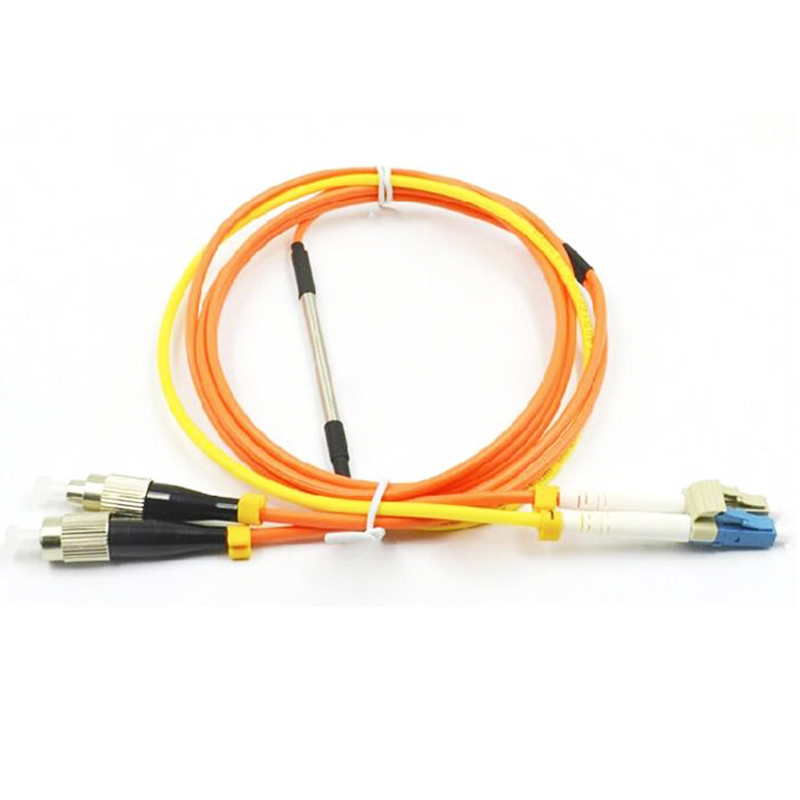

Verbindungskabel aus optischen Fasern in mehreren Betriebsarten zu Singlemode  Modus-Konditionierungsfaser-Flecken-Führung

Modus, der Patchcords bedingt

Beschreibung

Der Modus, der Patchcord bedingt, ist für Gebrauch in Lösung Gigabit Ethernets 1000BASE-LX bestimmt.

Dieses Duplexverbindungskabel besteht aus Verbindungsstücken an jedem Ende mit einem Monomodefaserausgleich zu einer Multimodefaserverbindung in einem der zwei Enden. Es ist mit dem Anwendungsstandard IEEE 802.3z konform. Dieses Verbindungskabel ist notwendig, um zu erlauben dass - LX 1300 Nanometer-Transceivermodule für Gigabit Ethernet benutzt werden.
Modus-Konditionierungsverbindungskabel sind zwischen 2 Metern und 5 Metern in der Länge. Sie ist nicht praktisch, diese patchcords in den Längen außerhalb dieser Grenzen zu haben.
Ein Konditionierungsverbindungskabel des Modus beseitigt mehrfache Signale.

Eigenschaften

• Bekehrte Singelemode LC GBIC zu Sc-Schalttafel in mehreren Betriebsarten

• 62.5/125 und 8.3/125

• Lauf 1000Base-LX Gigabit Ethernet über MMF durch das Kompensieren des Signalverlustes

• Benutzen Sie Singlemode Transceivers LC GBIC auf Multimodefaser-Rückgrat mit Sc-Fleckenbuchten

• Gleicht die Singlemode Laser-Produkteinführung von der Mitte einer Multimodefaser aus

• Begrenzte Garantie der Lebenszeit

Wie die Modus-Konditionierungskabel-Arbeiten
Der Bedarf an diesem Konditionierungsfaseroptikverbindungskabel liegt an der Monomode--Produkteinführungsbeschaffenheit des the-LX oder der Langwelle Module des Transceivers (1300nm), die für Gigabit Ethernet benutzt werden.

Das Starten eines Monomode--Lasers in die Mitte einer Multimodefaser kann mehrfache Signale verursachen erzeugt zu werden, die den Empfänger am anderen Ende der Faser verwirren.

In diesem Fall beseitigt ein Konditionierungsverbindungskabel des Modus diese mehrfachen Signale, indem es erlaubt, dass die Monomode--Produkteinführung weg von der Mitte einer Multimodefaser ausgeglichen wird.

Dieser Offsetpunkt schafft eine Produkteinführung, die typischen LED-Produkteinführungen in mehreren Betriebsarten ähnlich ist. (sehen Sie das untengenannte Diagramm)

Wie man das Modus-Konditionierungskabel installiert
Wenn Ihr Schalter des Gigabits LX mit Sc- oder LC-Verbindungsstücken ausgerüstet wird, sicher bitte zu sein, das gelbe Bein (Singlemode) des Kabels an anzuschließen Sendeseite, und das orange Bein (in mehreren Betriebsarten) zu empfangen Seite der Ausrüstung.

Es ist zwingend, dass diese Konfiguration an beiden Enden aufrechterhalten wird. Das Tauschen von zu übertragen und zu empfangen kann an der Kabelbetriebsseite nur erfolgt sein. (sehen Sie das untengenannte Diagramm)

Spezifikation
