50 µm FTTH Lichtwellenleiter

Lichtwellenleiter FTTP FTTH

Lamellefaser Optik-2F

Produkt-Beschreibung

Innen-/straffer Lichtwellenleiter des Puffer-Verteilungs-Aufbruch-OFNR im Freien

TRANSCEIVERKABEL-Rückgang FTTH FTTP Luftfür obenliegende Linien

Beschreibung

Faser-sind Optikaufbruch-Kabel die flammhemmenden, UV-beständigen, Innen-/Außenkabel, die für Luft bestimmt sind, Rohr und direkt-begrabene Anwendungen ohne Bedarf an einer Übergangsspleiß, wenn sie das Gebäude betreten. Verfügbar in den Faseranzahlen von 1-24 Fasern, erleichtert der fest-abgedämpfte Bau einfachere Beendigung für Niedrig-Faserzählungsanwendungen im Inhausnetz (LAN) und beseitigt Bedarf an den Fan-herausausrüstungen. Das Ausrüstungsbeschreibungen TIA-598 farbunterlegte 900 µm TBII dämpfte Fasern für einfache Identifizierung, das konsequente Abstreifen und direkte Beendigung ab. Verfügbar in erfüllt µm 50 µm, 62,5, Monomode- und hybride Versionen, der Kabelentwurf Testkriterien ICEA S-104-696 und ist auch OFNR und FT-4, die für Aufbruch und universellen Gebrauch aufgelistet werden. Der kleine Durchmesser und der Biegungsradius des Kabels lassen einfache Installation in Raum-begrenzten Bereichen zu, während die innovative wasser-blockierende Technologie für OSP-Anwendungen ideal ist.

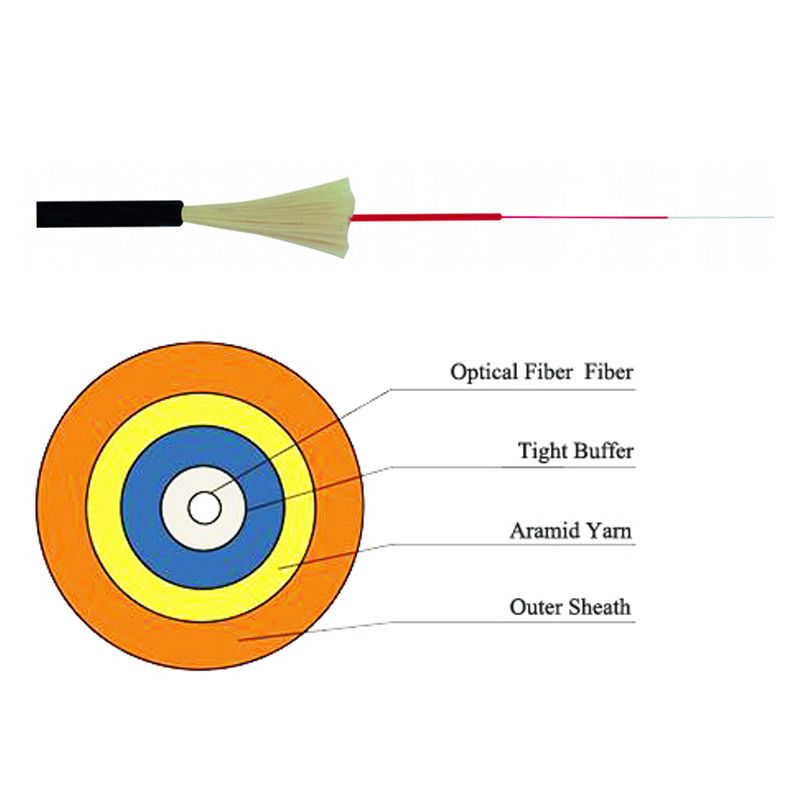

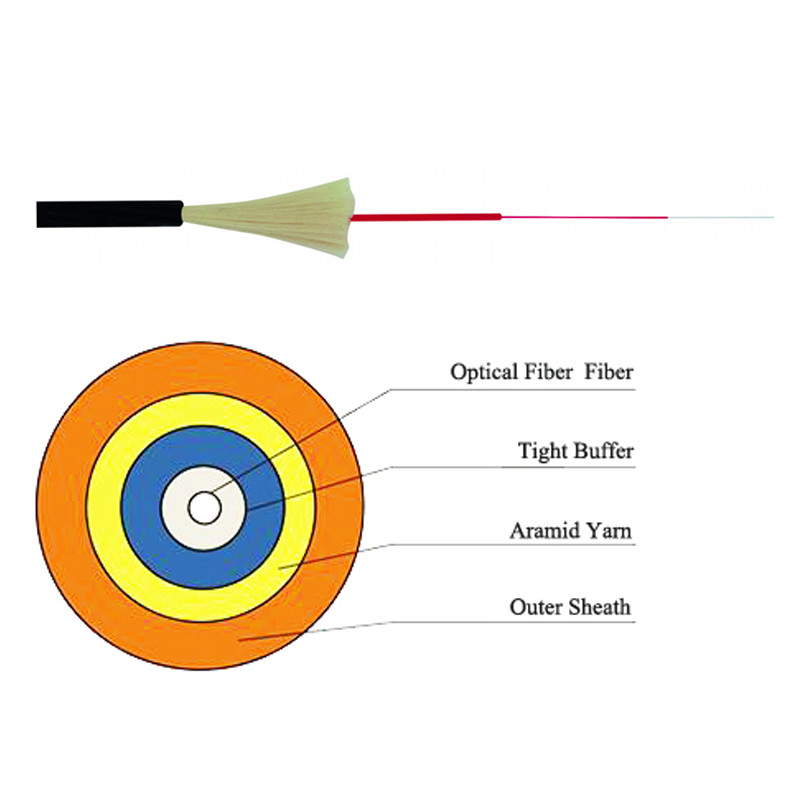

Eigenschaften

900um dämpfte fest ab
Das Wasser, das aramid Garne blockiert, stellt genügende Stärke zum Kabel zur Verfügung, um Schaden während der Installation zu vermeiden
LSZH-Hülle
Reißleine unter der äußeren Hülle für einfachen Abbau von LSZH-Jacke
Aramid-Garn-Stärkemitglieder
Jackendruck stellt Produktidentifizierung und Faserkompatibilität sicher
Puffer streifen durchweg zwischen 3,5 - 5 lbs-f ab, hilfreich für Beendigung vor Ort
100% optisch kontrolliert und geprüft, um kompatibel zu sein
RoHS konform

Anwendung

Entworfen für Gebrauch in der Innen- u. Umwelt im Freien in strukturierten verdrahtenden Systemen für Rückgrat und oder Gebäudeverbindung.
Das Kabel enthält ‚das trockene‘ Wasser, welches die Eigenschaften blockiert, die für geschützten externen Gebrauch in bedecktem Behälter, im Rohr, in den Untertagerohren und in den Tunnels passend sind.
Farbige Jacken haben eine verringerte UV-Beständigkeit, wenn sie verglichen werden, um zu schwärzen.

Optische Eigenschaften (G657A2)

Eigenschaften	Bedingungen	Spezifizierte Werte	Einheiten
Geometrische Eigenschaften
Manteldurchmesser	125.0±0.7	µm
Umhüllungsnichtkreisförmigkeit	≤0.7	%
Beschichtender Durchmesser	245±5	µm
Beschichtungs-/Umhüllungsexzentrizität	≤12	µm
Beschichtende Nichtkreisförmigkeit	≤6.0	%
Kern/Umhüllungsexzentrizität	≤0.5	µm
Locke	≥4	m
Optische Eigenschaften
1310nm	≤0.35	dB/km
1383nm	≤0.35	dB/km
1550nm	≤0.21	dB/km
Verminderung	1625nm	≤0.23	dB/km
Verminderung gegen Wellenlänge	1525~1575nm	≤0.02	MHz*km
Maximum. Ein Unterschied	1525~1575nm	≤0.02	MHz*km
1285~1330nm	≤0.03	MHz*km
Nullstreuungswellenlänge	1300~1324	Nanometer
Nullstreuungssteigung	≤0.092	ps/(nm2*km)
Polarisationsmodusstreuung
Maximale einzelne Faser PMD	≤0.1	ps/km1/2
PMD-Entwurfs-Verbindungswert	≤0.06	ps/km1/2
Typische Kraft	0,04	ps/km1/2
Kabel abgeschnittene Wellenlänge	≤1260	Nanometer
Felddurchmesser	1550nm	9.3~10.3	µm
1310nm	8.4~9.3	µm
Gruppenbrechungsindex	1550nm	1,467
1310nm	1,466
Klimaeigenschaften	1310nm, 1550nm&1625nm
Temperaturwechsel	-60℃ zu +85℃	≤0.05	dB/km
Temperatur-Feuchtigkeitsradfahren	-10℃ zu +85℃,	≤0.05	dB/km
Temperatur-Feuchtigkeitsradfahren	4% bis 98% relative Feuchtigkeit	≤0.05	dB/km
Wasserimmersion	23℃, 30 Tage	≤0.05	dB/km
Trockene Hitze	85℃, 30 Tage	≤0.05	dB/km
Feuchte Hitze	85℃, 85%RH, 30 Tage	≤0.05	dB/km
Mechanische Spezifikation
Abnahmeprüfung	≥9.0	N
≥1.0	%
≥100	kpsi
Verbiegender verursachter Makroverlust
Radius 1Turns @5mm	1550nm	≤0.15	DB
Radius 1Turns @5mm	1625mm	≤0.45	DB
Radius 1Turns @7.5mm	1550nm	≤0.08	DB
Radius 1Turns @7.5mm	1625mm	≤0.25	DB
Radius 1Turns @10mm	1550nm	≤0.03	DB
Radius 1Turns @10mm	1625mm	≤0.10	DB
Beschichtende Streifenkraft	Typische durchschnittliche Kraft	1,5	N
Höchstkraft	≥1.3 ≤8.9	N
Dynamischer Spannungskorrosions-Anfälligkeitsparameter	27

Spezifikation

SPEZIFIKATION	EINHEIT	4F	6F	8F	12F	24F
Nominaler Kabel-Durchmesser	Millimeter	5,8	6,2	6,8	6,6	8,2
Nominales Gewicht	kg/km	28	33	36	41	58
Temperaturspanne	°C	-10 bis 70
Max Pulling Tension	N	600	600	600	600	900
Max. Crush Resistance	N/100 Millimeter	500	500	500	500	500
Langfristige Zerstampfung	N/100 Millimeter	250	250	250	250	250
Min., Biegungsradius – unter Last	Millimeter	120	124	136	144	160
Min., Biegungsradius – keine Last	Millimeter	89	93	102	108	120
Färben Sie Code für Fasern u. Rohre	Blau, orange, grün, Brown, Grau, weiß, rot, schwarz, gelb, violett, rosa, Aqua

Größe und Tag:

Herkunftsort:	CHINA
Markenname:	SKYLYNN or OEM, ODM
Zertifizierung:	ISO, ROHS, CE

Min Bestellmenge:	2KM
Verpackung Informationen:	HÖLZERNE TROMMEL, KARTON
Lieferzeit:	5-10 TAGE
Zahlungsbedingungen:	T/T, L/C, WESTverband
Versorgungsmaterial-Fähigkeit:	100.000 Kerne
