Multi Lichtwellenleiter des Rohr-ADSS

Optischer ADSS-Luftlichtwellenleiter

Selbsttragender ADSS-Lichtwellenleiter

Produkt-Beschreibung

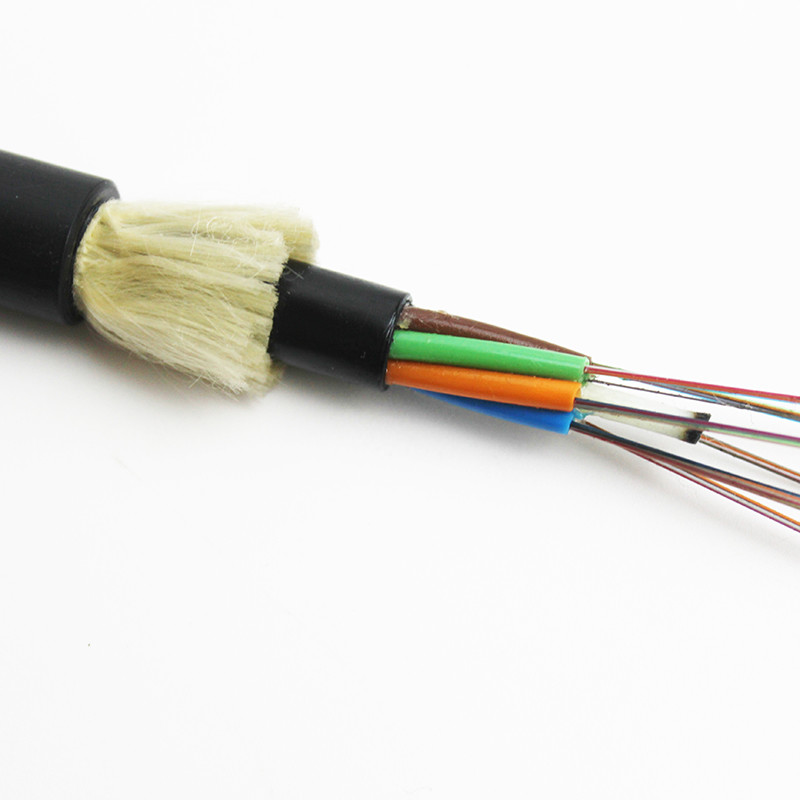

Selbsttragendes Luftgarn des Multi-Rohr-(M.Ü.) des LWL - Kabel-ADSS Aramid aus optischen Fasern

Alles dielektrische selbsttragende Luftkabel (ADSS)

Lichtwellenleiter des einzelne Jacken-loser Rohr-Kabel-ADSS im Freien

Beschreibung für allen dielektrischen Lichtwellenleiter

ADSS-Lichtwellenleiter (aller dielektrische Selbst gestützt) sind für Luftinstallation zwischen Pfosten bestimmt und vermeiden den Bedarf eines Aufhängedrahtes. ADSS-Kabel bieten die notwendige Dehnfestigkeit an, um die Spannung zu stützen, die aus dieser Art von Installationsdank den Gebrauch von aramid, ein Material gestammt wird, das ausgezeichnete mechanische Eigenschaften liefert, an einem geringen Gewicht.

Im Entwurf des Kabels, werden die internen Glasglasfasern mit weniger oder keiner Belastung gestützt, um niedrigen optischen Verlust während des Lebens des Kabels beizubehalten. Das Kabel ist Mantel, zu verhindern, dass Feuchtigkeit die Fasern vermindert. Die Jacke schützt auch die Polymerstärkeelemente vor dem Effekt des SolaruV-Lichts.

Optische Eigenschaften

		G.652	G.655	50/125μm	62.5/125μm
Verminderung	@850nm			≤3.0 dB/km	≤3.0 dB/km
(+20℃)	@1300nm			≤1.0 dB/km	≤1.0 dB/km
	@1310nm	≤0.36 dB/km	≤0.40 dB/km
	@1550nm	≤0.22 dB/km	≤0.23dB/km
Bandbreite (Klasse A)	@850nm			≥500 MHZ·Kilometer	≥200 MHZ·Kilometer
@1300nm			≥1000 MHZ·Kilometer	≥600 MHZ·Kilometer
Numerische Öffnung				0.200±0.015NA	0.275±0.015NA
Kabel-Grenzwellenlänge λcc		≤1260nm	≤1480nm

Technische Parameter

Außendurchmesser	Gewichtsspannung kN		KN Spannung Ref.daily max.working	Maximales zulässiges Arbeitsspannung kN	Bruchstärke kN	Stärkemitglied CSA mm2	Elastizitätsmodul kN/Millimeter²	Hitzeexpansionskoeffizient ×10-6/k	Passende Spanne (M) (NESC-Standard, m)
Außendurchmesser	Gewichtsspannung kN		KN Spannung Ref.daily max.working	Maximales zulässiges Arbeitsspannung kN	Bruchstärke kN	Stärkemitglied CSA mm2	PET-Hülle	An der Hülle		B	C	D
12,5	125	136	1,5	4	10	4,6	7,6	1,8	160	100	140	100
13	132	142	2,25	6	15	7,6	8,3	1,5	230	150	200	150
13,3	137	148	3	8	20	10,35	9,45	1,3	300	200	290	200
13,6	145	156	3,6	10	24	13,8	10,8	1,2	370	250	350	250
13,8	147	159	4,5	12	30	14,3	11,8	1	420	280	400	280
14,5	164	177	5,4	15	36	18,4	13,6	0,9	480	320	460	320
14,9	171	185	6,75	18	45	22	16,4	0,6	570	380	550	380
15,1	179	193	7,95	22	53	26,4	18	0,3	670	460	650	460
15,5	190	204	9	26	60	32,2	19,1	0,1	750	530	750	510
15,6	194	208	10,5	28	70	33	19,6	0,1	800	560	800	560
16,3	211	226	12,75	34	85	40	20,1	0,1	880	650	880	650
16,8	226	242	15,45	41	103	48	24	-0,4	1000	750	1000	760
17,2	236	253	16,2	45	108	51	25,1	-0,5	1100	800	1100	830
17,9	249	266	18	50	120	58,8	26,1	-0,8	1180	880	1180	900

Eigenschaften für Kabel ADSS OFC

Kann installiert sein, ohne die Energie abzustellen
Leichtgewichtler und kleiner Durchmesser, welche die Last verursacht durch Eis und Wind und die Last auf Türmen und backprops verringert
Große Spannlängen
Gute Leistung der Dehnfestigkeit und der Temperatur
Die Gebrauchsdauerspanne ist 30 Jahre

Größe und Tag:

Herkunftsort:	China
Markenname:	SKYLYNN or OEM, ODM
Zertifizierung:	ISO, ROHS, CE

Min Bestellmenge:	2KM

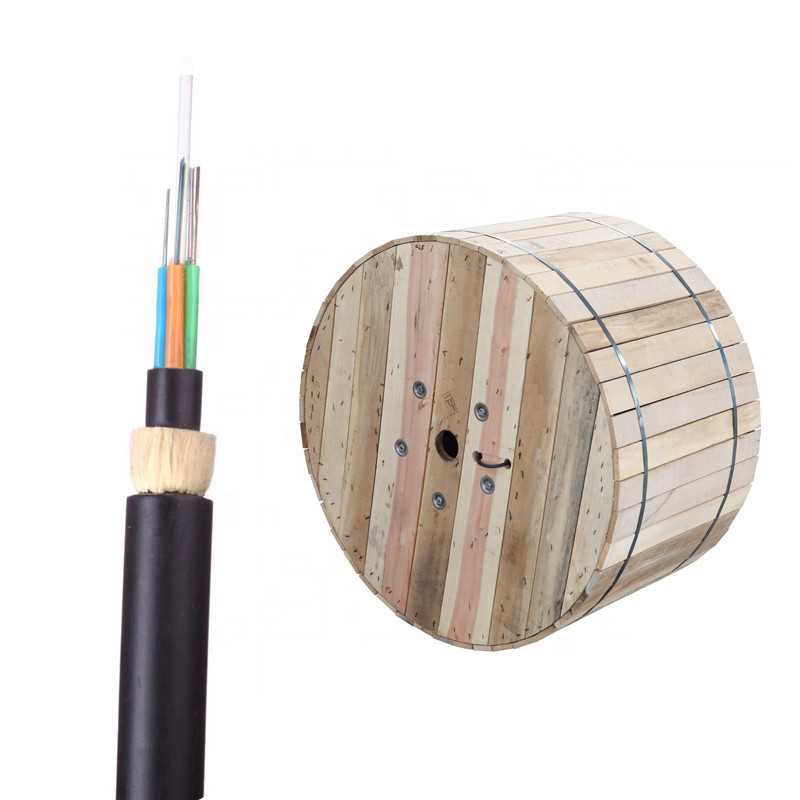

Verpackung Informationen:	Hölzerne Trommel
Lieferzeit:	5-10 Tage
Zahlungsbedingungen:	T/T, L/C, Westverband
Versorgungsmaterial-Fähigkeit:	100.000 Kerne
